solidworks装配图（想要快速出装配体工程图）
大家好，我是龙德以然，从不一样的角度讲解SOLIDWORKS。
装配体工程图在日常工作中是每天都在做的，而这些基本功能你如果能够最快速度的完成，那可以很大提升你的工作效率，减少你的加班时间。
做好属性管理和定义，是让三维设计更高效的前提零部件的属性是表述零部件的必要信息，除了在工程图BOM上统计使用，在后面ERP中对BOM的准确度要求也是很高的。所以，为了保证数据的准确性，我们尽量让数据来源唯一，BOM的信息也只来源于三维模型属性。而属性定义也要作为我们设计的必然步骤完成在零部件的设计中。
这里先讲一些基本的属性定义方法，以后制作模板的时候，属性是可以预先保存在模板中，不用每次都定义。
打开一个零件后，在标准工具栏上有一个文件属性定义的指令，点击。

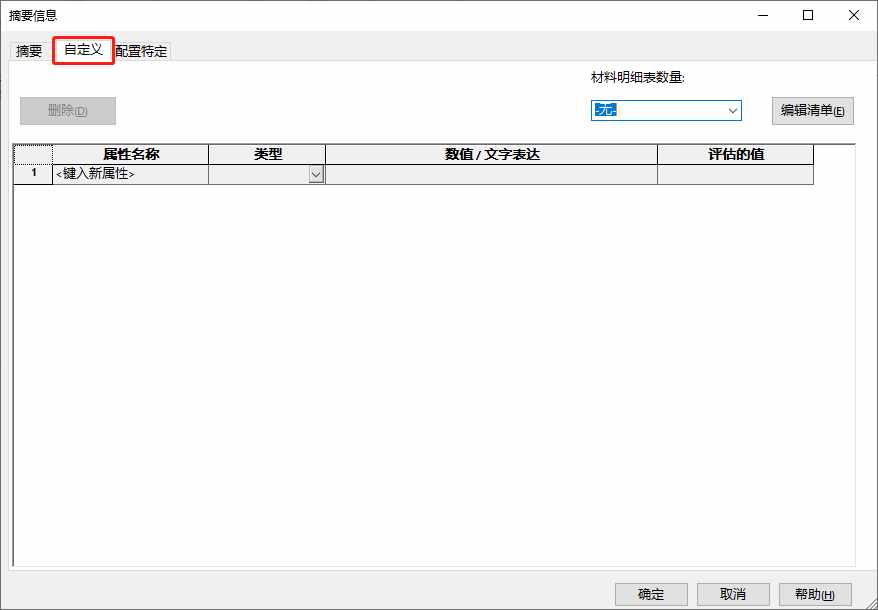

在摘要信息对话框中，可以看到自定义的标签，这里，就是我们要输入属性的位置。
定义自定义属性，名称。这里，属性名称是可以手动录入，以及数值有些可以手动录入，有些可以自动生成。零件名称的属性基本就是手动录入。在表格第一行输入属性名称-名称，以及属性数值-上盖。
同样方法添加图号属性。

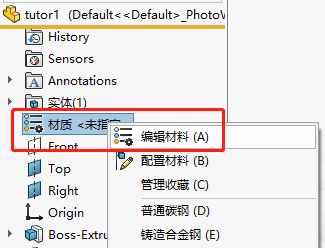

定义材料。设计零件必然有材料属性，这里需要在零件中先编辑材料，在设计树上右击材质文件夹，选择编辑材料。
在材料对话框中选择你要的材料，点击应用，然后点击关闭，如果SOLIDWORKS默认的材质库里面没有你要的材料，这里也是可以自定义材料的。
继续打开自定义属性，添加材料属性，名称手动输入，不同的是数值可以通过下拉菜单选择SOLIDWORKS自带属性值，这样可以自动读取属性信息。
以同样的方法添加重量属性，重量属性在下拉菜单中显示为质量。这里先以这几个属性为例，同样的方法为装配体的零件添加这些属性和属性值。

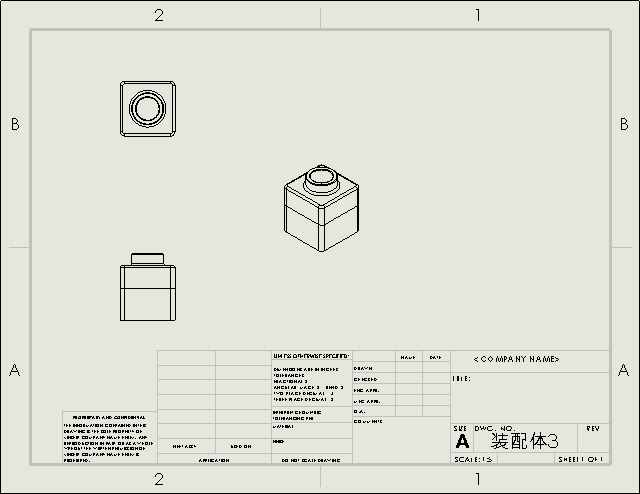

新建工程图，并插入几个常用视图，这个操作与零件工程图一样。

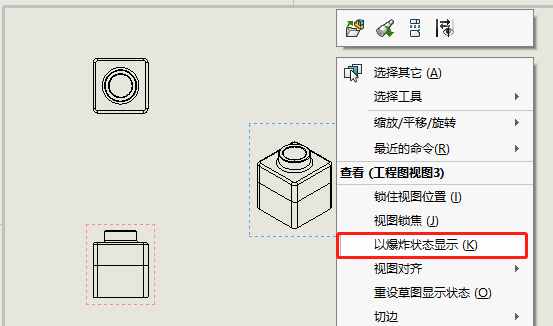

生成爆炸视图，在生成爆炸视图前，要求先在装配体里生成爆炸图。现在在工程图里，右击任何视图，就可以看到有个【以爆炸状态显示】，点击就生成爆炸视图。

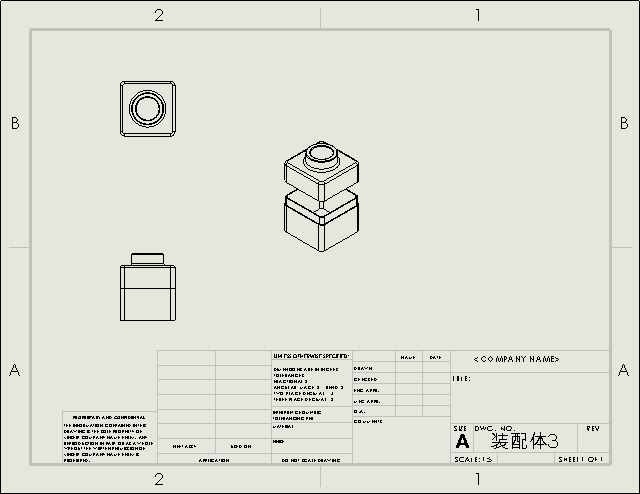

爆炸视图
生成BOM表必然要自动1在以前的CAD工程图中，大部分工程师都是手填BOM，这样的错误会比较多，而且没有关联性。SOLIDWORKS里面只要把零部件属性定义好了，在工程图里就可以直接调用生成BOM。先选择一个工程图视图，然后在工具栏上找到BOM表指令，点击指令。
