flash代码（STM32在SRAM、FLASH中调试代码的配置方法）
因为STM32的FLASH擦写次数有限（大概为1万次），所以为了延长FLASH的使用时间，我们平时调试时可以选择在SRAM中进行硬件调试。除此之外，SRAM 存储器的写入速度比在内部 FLASH 中要快得多，所以下载程序到SRAM中的速度较快。
所以我们很有必要建立两个版本的工程配置，在SRAM中调试程序完毕后，再把代码下载到FLASH中即可。这篇笔记主要分享在keil5中配置FLASH调试与SRAM调试的详细配置方法及如何切换两种配置。

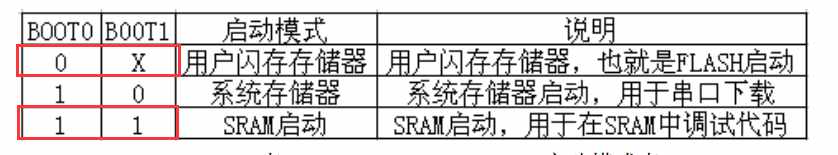

本篇笔记以STM32F103ZET6为例。其FLASH大小为512KB，SRAM的大小为64KB。FLASH基地址为0x08000000，SRAM基地址为0x20000000。在STM32F10XXX里，可以通过BOOTBOOT0引脚来选择三种不同的模式：
我们要在FLASH中进行硬件仿真调试还是在RAM中进行硬件仿真调试需要对这两个boot脚进行对应的设置以及程序下载的地址进行设置。
在FLASH中进行硬件仿真调试
硬件设置
BOOT0配置为0，BOOT1随意设置。
keil设置
本文以keil5为例。步骤如下：

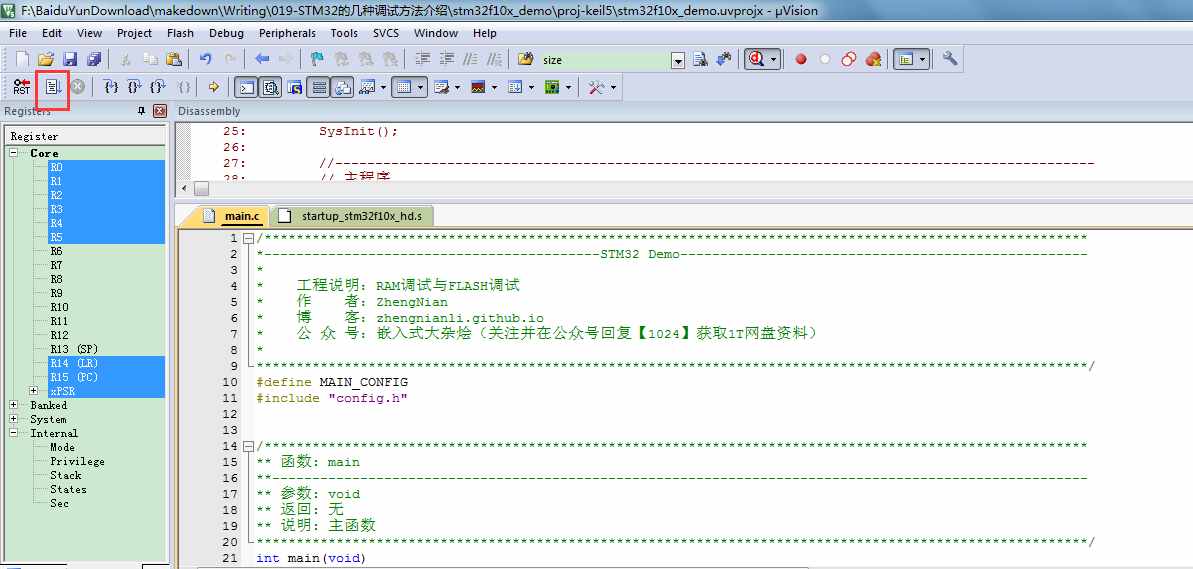

（1）点击如下按钮，修改target的名称：
target的名称是可以随意更改的，我们这里改为FLASH。

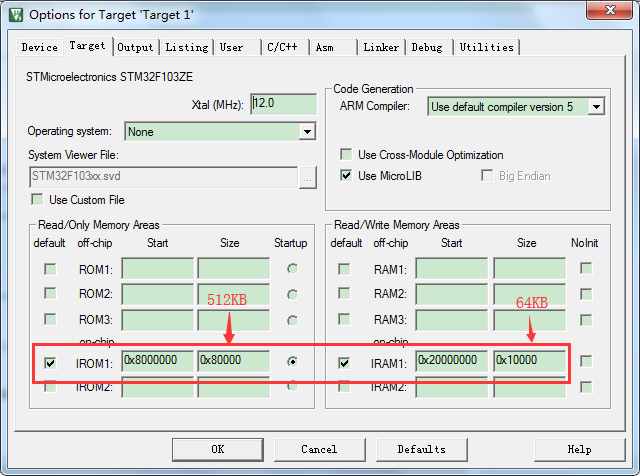

（2）点击Project->Options for Target Flash...（也可以点击魔术棒那个图标）进行配置。首先对Target选项卡设置：
设置IROM1的起始地址为0x8000000，大小为0x80000，即FLASH的基地址与大小。设置IRAM1为0x20000000，大小为0x10000，即SRAM的基地址与大小。

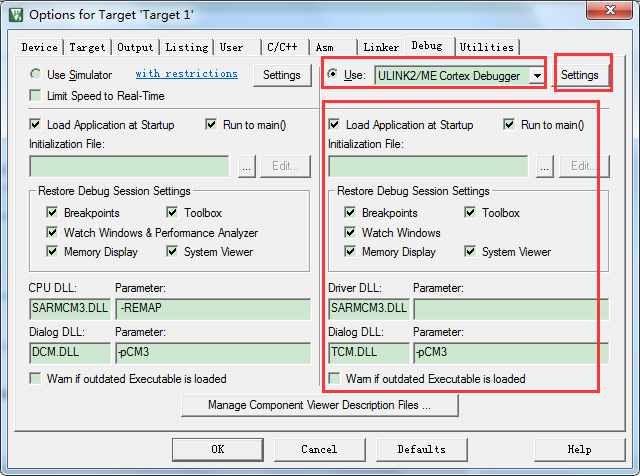

（3）Debug选项设置：

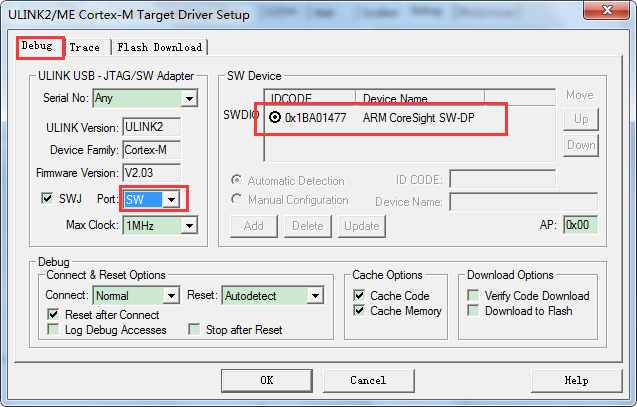

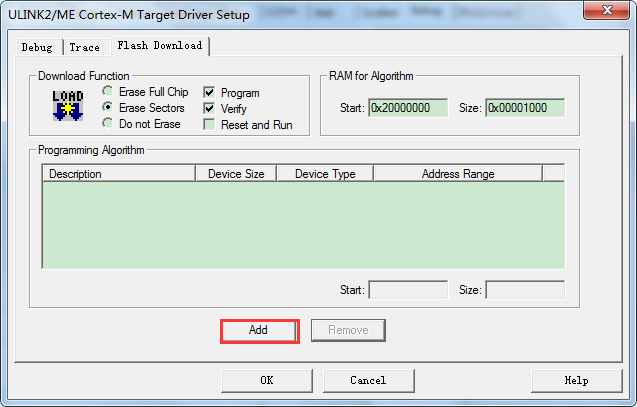

调试器根据实际进行选择，我们这里使用的调试器是ULINK2。其它的按默认设置即可，然后点击Settings:
（4）编译，然后按Ctrl+F5进入调试界面：
然后点击全速运行：

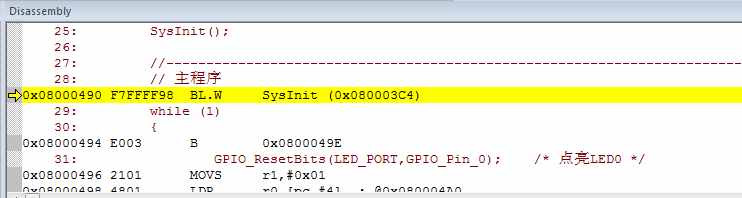

在Disassembly窗口中可看到地址为0x0800xxxx，说明代码烧进了FLASH中，这时候就可以像使用其他C语言IDE调试C语言程序一样打断点、单步运行我们的STM32程序啦。
在SRAM中进行硬件仿真调试
在SRAM的仿真调试配置比FLASH中的配置要麻烦一点，我配置的时候遇到不少问题~
硬件设置
BOOT0配置为1，BOOT1配置为1。
keil设置

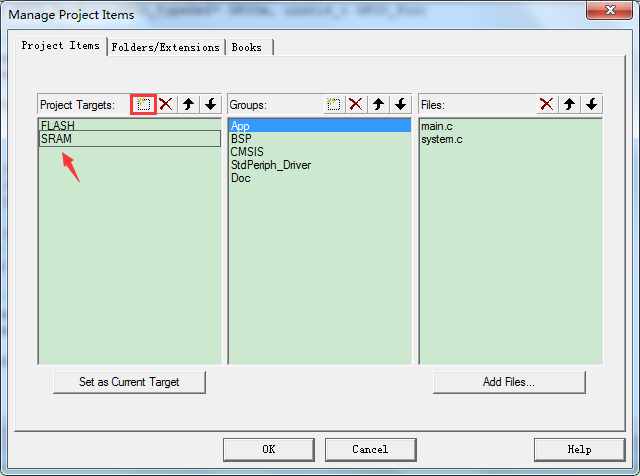

（1）新建一个target，并修改名称为SRAM：
（2）切换至SRAM Target：

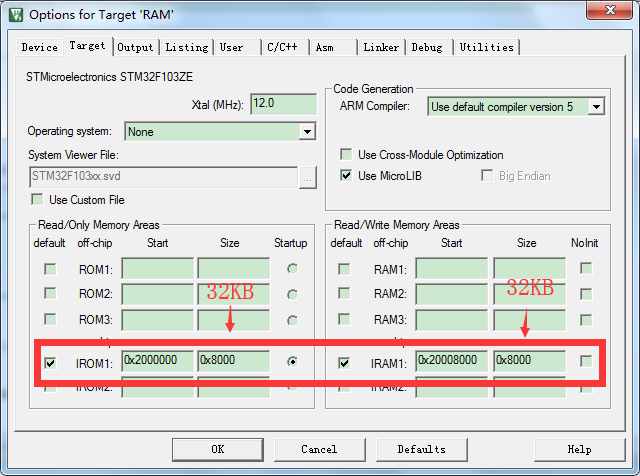

（3）点击Project->Options for Target SRAM ...（也可以点击魔术棒那个图标）Target选项卡设置：
