3842开关电源维修（开关电源的保护电路部分）

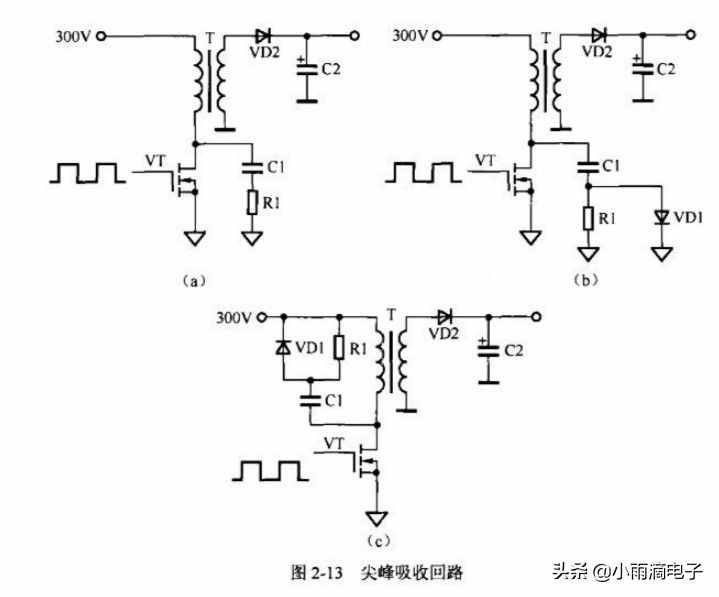

尖峰吸收回路主要处理不稳定的市电300v。
由于开关变压器是感性器件，所以，在开关管截止瞬间，其集电极上将产生尖峰极高的反峰值电压，容易导致开关管过压损坏。
开关管 VT 截止瞬间，其集电极上产生的反峰值电压CR1 构成充电回路，充电电流使尖峰电压被抑制在一定范围内，以免开关管被击穿。
当C1 充电结束后，C1 通过开关变压器 T的一次绕组、300V， 滤波电容 C地、R1 构成放电回路。因此，当 R1 取值小时，虽然利于尖峰电压的吸收，但增大了开关管的开启损耗；当R1取值大时，虽然降低了开关管的开高损耗，但降低了尖峰电压的吸收。
过压保护电路为避免因各种原因引起的输出电压升高，而造成负载电路的元器件损坏，一般都设置过压保护电路。方法有多种，有在输出电压和地之间并联晶闸管（SCR）的，一旦电压取样电路检测到输出电压升高，就会触发晶闸管通，起到过压保护的功能；也可以在检测到输出电压升高时，直接控制开关管的振荡过程，使开关电源停止工作。

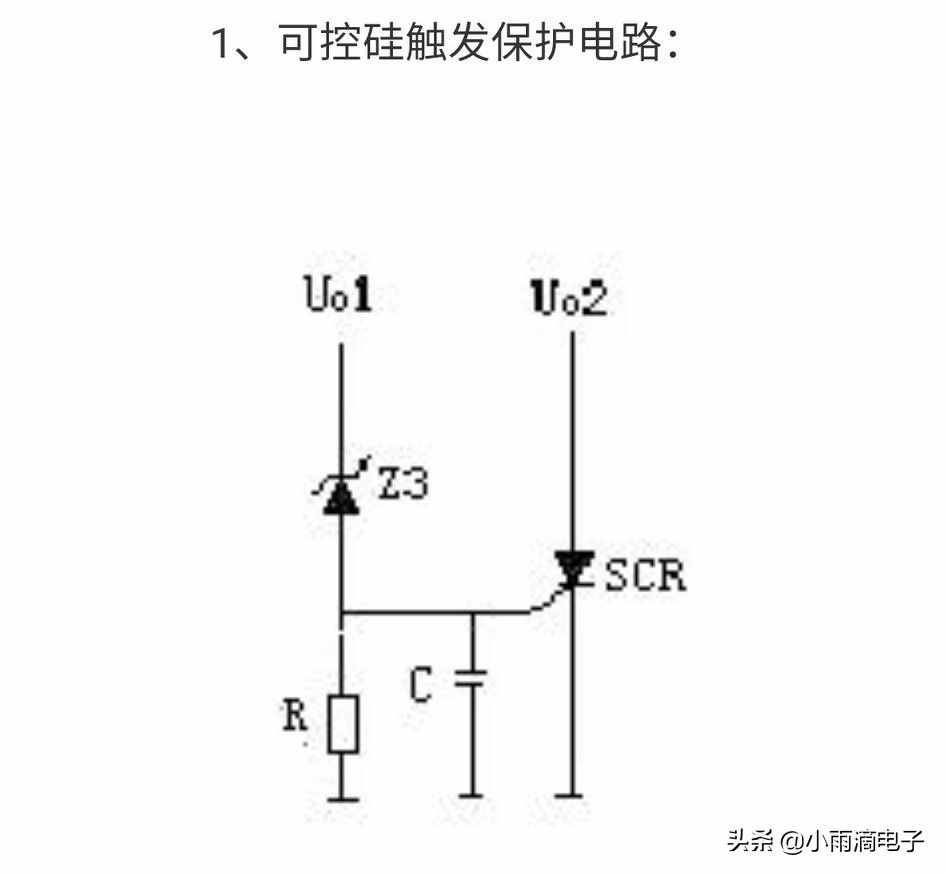

当Uo1输出升高，稳压管(Z3)击穿导通，可控硅（SCR1）的控制端得到触发电压，因此可控硅导通。Uo2电压对地短路，过流保护电路或短路保护电路就会工作，停止整个电源电路的工作。当输出过压现象排除，可控硅的控制端触发电压通过R对地泄放，可控硅恢复断开状态。
光电耦合保护电路
为了避免开关管因负载短路或过重而使开关管过流损坏，开关电源必须具有过流保护功能。最简单的过流保护措施是在线路中串入保险管。
另外，在整流电路中常接有限流电阻，阻值为几欧，能起一定的限流作用。

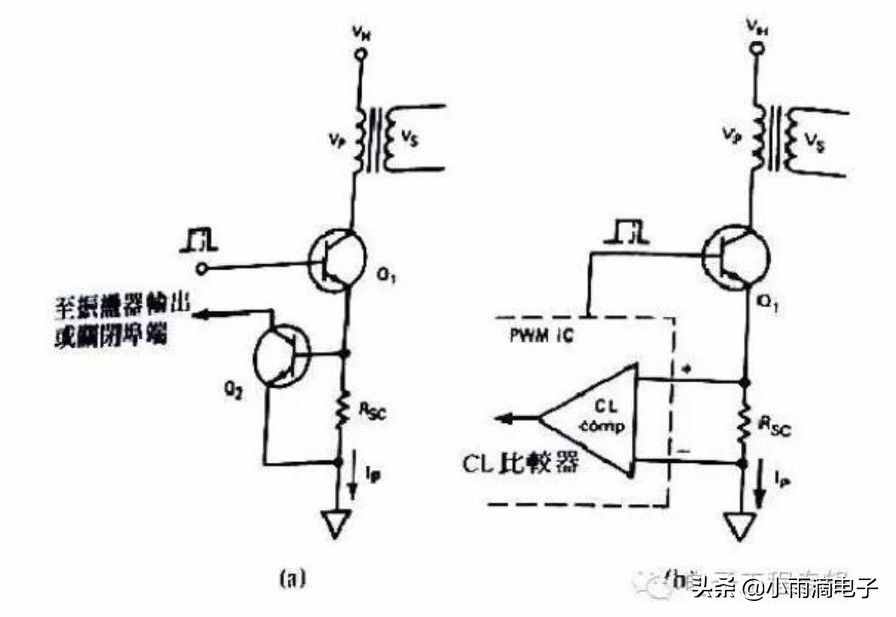

还有一种比较有效的过流保护方法，是在开关调整管的发射极（对三极管而言）或源极
(对场效应管而言)串接一只过流检测小电阻，一旦由某种原因引起饱和时的电流过大，则过流检测电阻上的压降增大，从而触发保护电路，使开关管基极上的驱动脉冲消失或调整驱动脉冲的脉宽，使开关管的导通时间下降，达到过流保护的目的。
开关电源一般在开机瞬间，由于稳压电路还没有完全进入工作状态，开关管将处于失控状态，极易因关断损耗大或过激励而损坏。为此，一些开关电源中设有软启动电路，其作用是在每次开机时，限制激励脉冲导通时间不至于过长，并使稳压电路迅速进入工作状态。有些电源控制芯片中集成有软启动电路，有些开关电源则在外部专设有软启动电路。

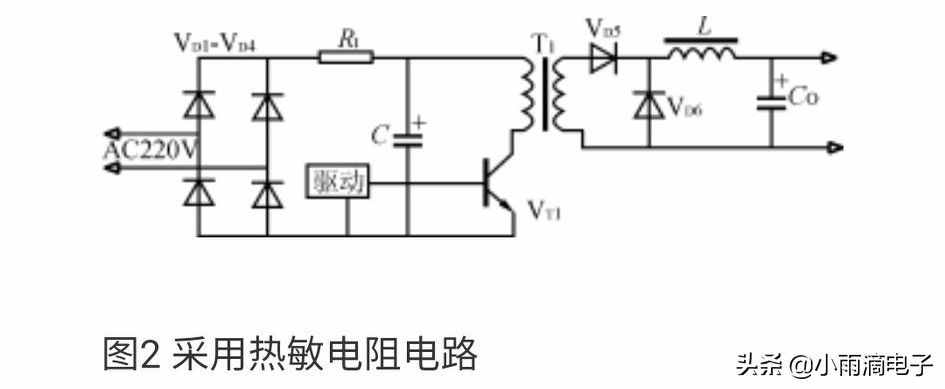

它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用；当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作状态。
采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的情况，有时起不到限流作用。

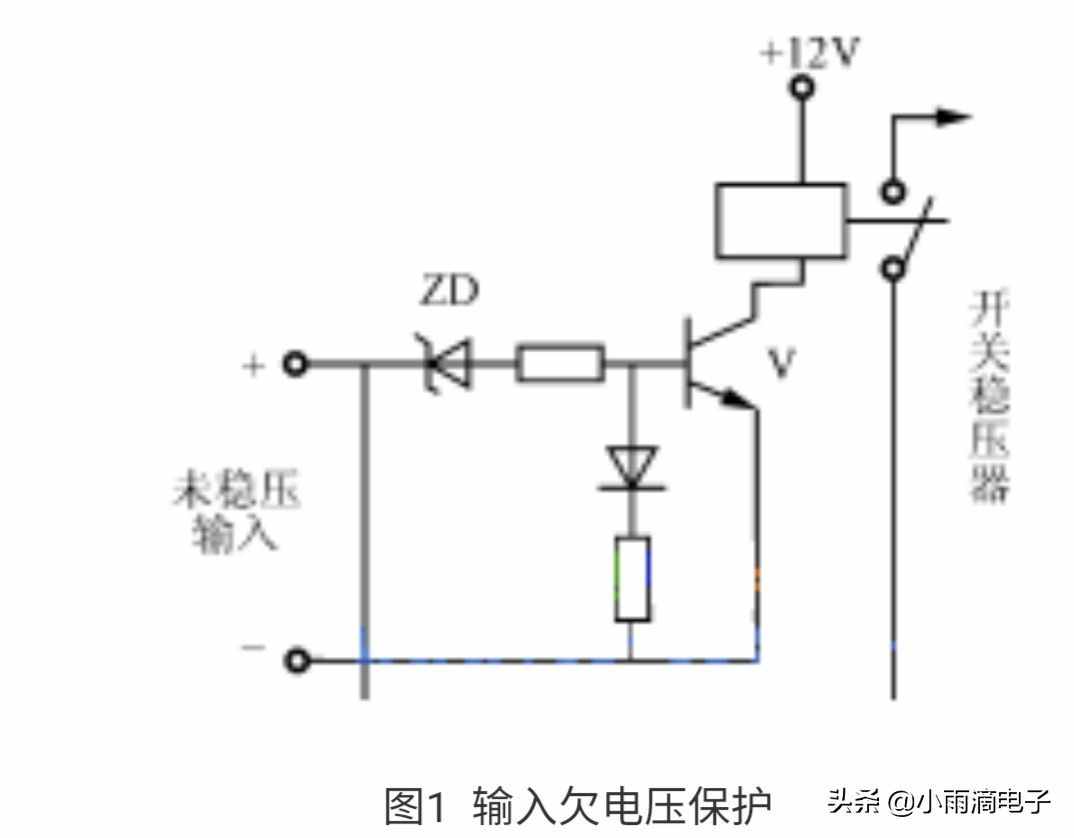

欠压保护电路当市电电压过低时，将引起激励脉冲幅度不足，导致开关管因开启损耗大而损坏，因此,有些开关电源设置了欠压保护电路。例如，开关电源控制芯片 UC3842 在其内部就设置了欠压保护电路。
电压过低，ZD不导通，开关稳压器不工作.

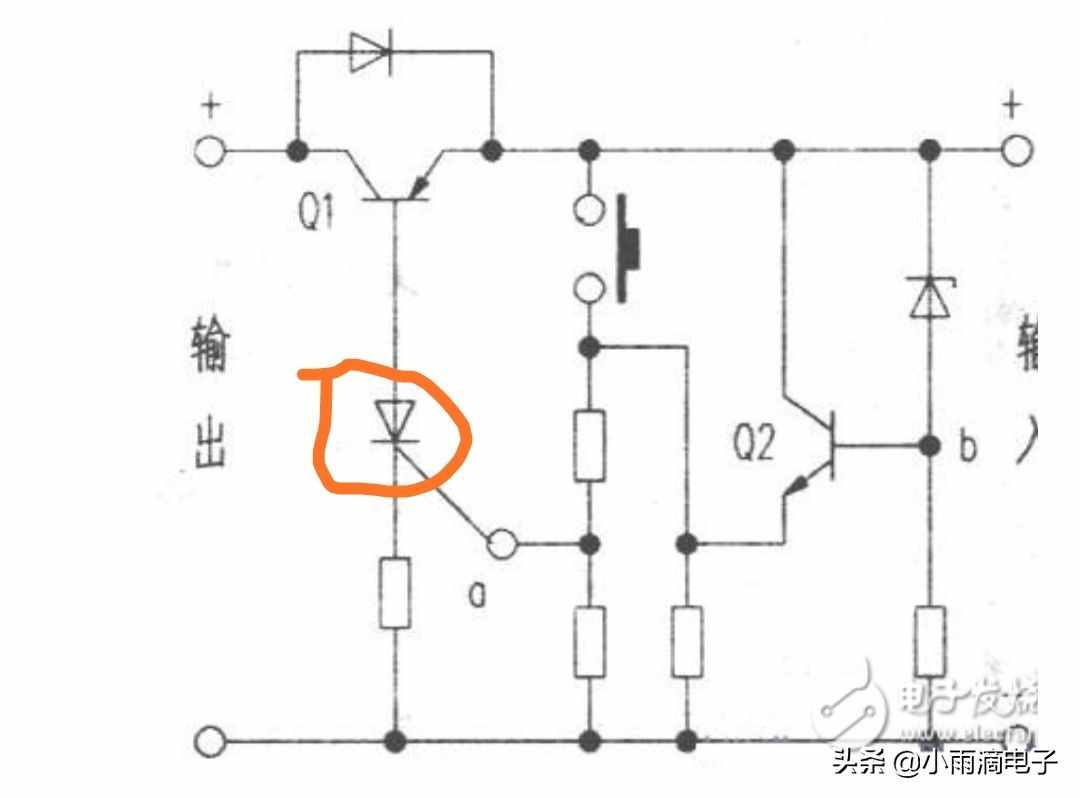

b点点位下降－>a点电压下降－>晶闸管不导通－>Q1截止－>电路不工作。
