电饭锅电路图！（电饭煲的电路工作原理）
机械控制式电饭煲的电路工作原理图
机械控制式电饭煲的电路工作原理图如图所示。

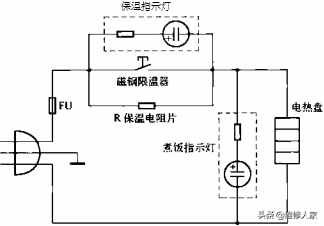

1）煮饭工作原理
220V交流电经电源插头、插座连线、超温熔断器和触点开关送到电热盘两端，电热盘开始加热煮饭。因为煮饭指示氛泡与发热盘并联，所以在煮饭时気泡发 亮，表示煮饭状态。由于触点开关将保温指示灯泡和保温器短路，故保温指示灯泡不亮。煮饭工作原理图如图所示。

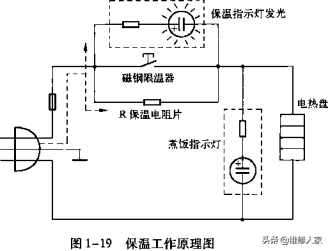

2）保温工作原理
当饭熟后，电饭煲锅内温度会上升超过100T,这时磁钢失去磁性释放永久磁体，带动连杆断开触点开关，电路自动将保温器和保温指示気泡接入电路中，这时保温指示気泡发光。由于保温器内部存在约1kQ的电阻，电发热盘上的电压下降，电流减小，此时电饭煲进入保温状态。由于电路回路电流较小，故煮饭指示氛泡不亮。在电饭煲内部，保温器紧贴锅底感温，它的电阻值会随锅底温度的升高而增大，导致通过电热盘的电流减小，使锅内温度降低；当锅底温度降低时，其电阻值将减小，通过电热盘的电流将增 大，锅内温度将上升；如此循环工作，从而达到保温的目的。保温工作原理图如图所示.
微电脑控制式电饭煲的工作原理图
微电脑控制式电饭煲的工作原理图如图1-20所示。整个原理图可分为电加热部分、直 流电源部分和控制部分。电加热部分由超温熔断器、过电流熔断器、压敏电阻、电热盘及继电器开关触点组成。其工作原理是，当微处理器发岀HBOT指令时，驱动三极管VTg饱和导通, 继电器J得电，触点开关接通，这时电热盘被送入交流220V的电压开始加热。超温熔断器 是当锅内温度过高时熔断，从而保护整机电路；过电流熔断器是当整机电流过大时熔断保护 其他电路。压敏电阻并联在交流220V中，起过电压保护作用。
直流电源部分是典型的低压直流稳压电源，采用变压器降压后，经桥式整 流，电容C滤波后，得到+ 13V的直流电压，为继电器和蜂鸣器供电，再经7805稳压后 得到+5V的直流电压，为微处理器和数码显示器供电。
控制部分主要以微处理器S3F9454BZZ - DK94为核心，当通过操作按键将 人工指令输入微处理器后，微处理器做出加热判断，HBOT端输出指令送给VTm继电器驱 动电路，继电器触点开关闭合，交流220V电压加到电热盘两端，电热盘开始加热。同时微处理器给数码显示部分输出显示信号，以显示电饭煲当前的工作状态。另外，当人工操作按键或电饭煲发出报警信号时，微处理器将输出BUZZ信号送给VTm蜂鸣器驱动电路，使蜂鸣器发出蜂鸣声。
1）煮饭工作原理

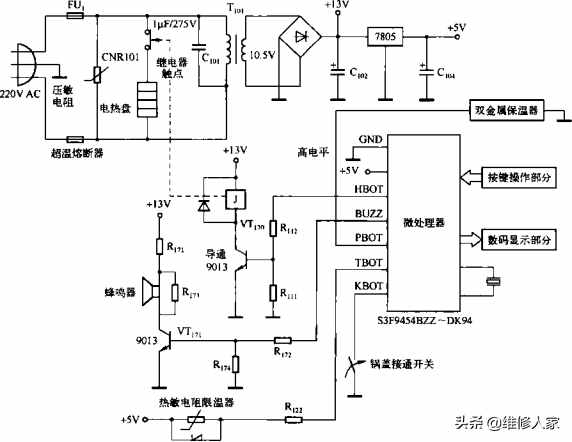

下图所示的是微电脑控制式电饭煲的煮饭工作原理图。电饭煲锅盖盖好后，内部锅盖接通开关被接通，为CPU提供一个KBOT信号，这时电饭煲接通交流 220V电源，交流220V电源经降压整流后，经电容C滤波，得到+ 13V的直流电源，为继 电器驱动电路和蜂鸣器驱动电路供电，后经7805稳压后输出+5V的直流电压，为微处理器和数码显示电路供电。通过操作按键将人工指令输入到微处理器后，微处理器做出加热判 断，HBOT端输出高电平，送给VTm继电器驱动电路，继电器触点开关闭合，交流220V电压加到电热盘两端，电热盘开始加热。同时微处理器给数码显示部分输出显示信号，以显示电饭煲当前的工作状态。
2）保温工作原理

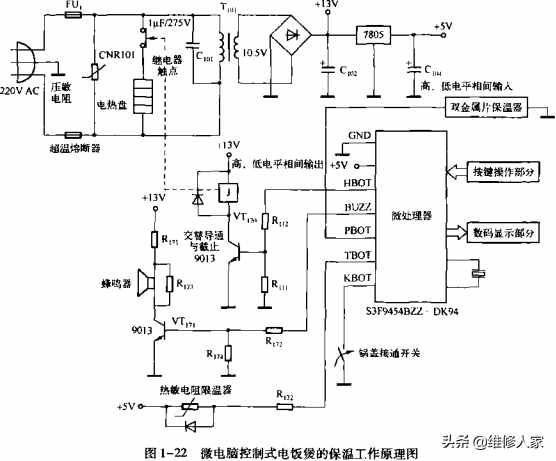

下图所示的是微电脑控制式电饭煲的保温工作原理图。当电热盘加热煮饭时，锅底温度传感器不断将温度的变化信息送给微处理器，饭熟后，锅内温度将会超过100度，这时微处理器会判断饭已煮熟，微处m HBOT端输岀低电平，使驱动三极管 VT加截止，继电器失电，继电器触点开关断开，电热盘断电停止加热；当锅内温度降低到某一值时，双金属片保温器接通，给微处理器PBOT端输入低电平，微处理器做出低温判断,同时给HBOT端输出高电平，驱动三极管VTm饱和导通，继电器的电触点开关接通， 电热盘又开始加热；当锅内温度又超过100度时，微处理器HBOT端又输出低电平，使继电器驱动电路截止，继电器触点再次断开，电热盘停止加热；周而复始达到了保温的作用。
3）预约工作原理
大部分微电脑控制式电饭煲都有预约功能，给用户生活带来了极大的方便，这是机械控制式电饭煲无法做到的。其工作原理是，在CPU控制电路中设有时钟控制电路，时钟电路在CPU中进行倒计时运算，即时钟在做减法计算，减到事先设定的时间，CPU就可以输岀停止加热信号，电热盘断电停止加热。也可事先预约定时启动，由 CPU根据当前时刻和设定的预约时间进行倒计时计算，到达零时刻时，启动电热盘加热。
