手机电路图（手机充电器电路工作原理图分析）

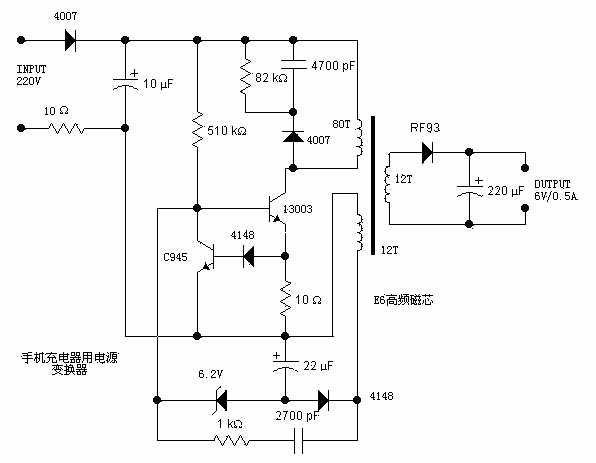

充电器简单原理分析:
分析一个电源，往往从输入开始着手。220V交流输入，一端经过一个IN4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。右边的4004700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。由于图中没有标明绕组的同名端，只能推断输出段没有续流管和储能电感推断出为反激电路。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。当取样电压大约大于4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。为了分析方便，我们取三极管C945发射极一端为地。那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。取样电压经过2V稳压二极管后，加至开关管13003的基极。前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
而下方的1KΩ电阻跟串联的2700pF电容，则是正反馈支路，从取样绕组中取出感应电压，加到开关管的基极上，以维持振荡。右边的次级绕组就没有太多好说的了，经二极管RF93整流，220uF电容滤波后输出6V的电压。没找到二极管RF93的资料，估计是一个快速回复管，例如肖特基二极管等，因为开关电源的工作频率较高，所以需要工作频率的二极管。这里可以用常见的1N5811N5817等肖特基二极管代替。
同样因为频率高的原因，变压器也必须使用高频开关变压器，铁心一般为高频铁氧体磁芯，具有高的电阻率，以减小涡流。
