vga线接法图解（VGA接头焊接方法）
昨天我们了解了关于HDMI线的焊接，有很多朋友留言提到VGA的焊接，在施工工程中朋友们可能会遇到现成的成品VGA线或HDMI线不够长，或者带着接头布线不太方便施工，只能先布线然后再重新焊接接头的情况，下面弱电君就给大家介绍一下VGA等接头的焊接方法。

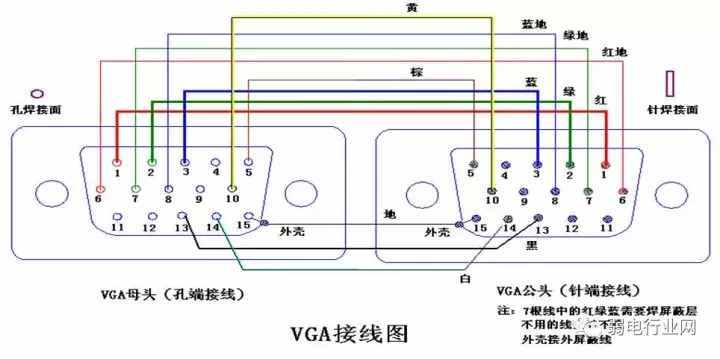

体信息发布，楼宇广告VGA的接口引脚图（孔座）：
一、引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地 红线的屏蔽线
7 绿地 绿线的屏蔽线
8 蓝地 蓝线的屏蔽线
9 保留
10 数字地 黑线
11 地址码 棕线
12 地址码
13 行同步 黄线
14 场同步 白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常实用的焊接方法
就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
接法如下：准备一个15针或孔的“VGA接头”，各引脚的定义如下（“VGA接头上有标号”）：
1PIN——Red ，
2PIN ——Green ，
3PIN——Blue，
4PIN ——ID Bit，
5PIN——N/C ，
6PIN ——R.GND ，
7PIN——G.GND ，
8PIN ——B.GND，
9PIN——No.Pin ，
10PIN——GND ，
11PIN——IDBit ，
12PIN——ID Bit ，
13PIN——HSync ，
14PIN——V Sync ，
15PIN——N/C
其中：
3为模拟的红、绿、蓝信号既3根粗线，
8为对应的模拟接地既对应的屏蔽线；
114为数字的行场信号，1
0为数字地；ID Bit为屏幕与主机之间的控制或地址码。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。
所以你的9芯线只要保证3根粗线及屏蔽线接好在123和678针脚，其它6根细线对应接到1115即可，另外两条可接可不接。
实际操作中，还有一种非常简单适用的焊接方法：
就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；
1 、 2 、 3 脚接红、绿、蓝的芯线；
13 接黄线；
14 接白线；
外层屏蔽压接到 D15插头端壳，
褐线和黑线不用接，但是要剪齐，以防和其他线串接。
红线的芯线 脚 1
红线的屏蔽线 脚 6
绿线的芯线 脚 2
绿线的屏蔽线 脚 7
蓝线的芯线 脚 3
蓝线的屏蔽线 脚 8
黑线 脚 10
棕线 脚 11
黄线 脚 13
白线 脚 14
外层屏蔽 D 15 端壳压接
一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号!
二、准15针 VGA头焊接方法:
标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注重 D15 接头一定选用金属外壳。
15针脚我们通常只需要焊接11个引脚即可，如下：（12脚不焊）。
红线——“1”脚——模拟信号的“红”；
绿线——“2”脚——模拟信号的“绿”；
蓝线——“3”脚——模拟信号的“蓝”；
红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；
绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；
蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；
黑线——“10”脚——数子信号的的接地端；
棕线——“11”脚——屏幕与主机之间的控制或地址码；
黄线——“13”脚——数字的水平“行”同步信号；
白线——“14”脚——数子信号的垂直“场”同步信号；
VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
在实际工程中，常常会在地线的连接中出现错误，假如将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。
