电蚊拍电路图(详解电子灭蚊拍电路的工作原理)

盛夏酷暑,蚊虫越来越多,电子灭蚊拍的故障率也增多了。为便于使用者自己动手修理灭蚊拍,这里详细介绍一下电子灭蚊拍的电路工作原理。

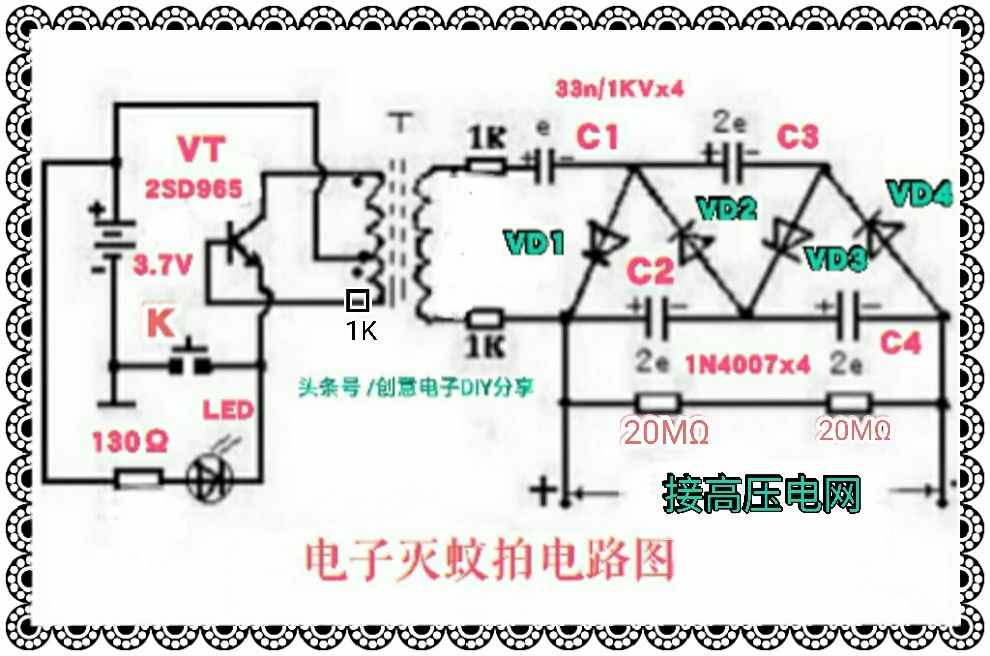

详解电子灭蚊拍电路的工作原理▲电子灭蚊拍电路原理图。

上图为采用一节18650锂电池供电的电子灭蚊拍电路图。图中的三极管VT及升压变压器T等组成一个振荡升压电路。按下电源开关K,三极管VT及变压器T组成的振荡升压电路开始工作,变压器次级产生的交流高压经VD1~VD4及C1~C4组成的倍压整流电路倍压整流后,在高压电网(电网接在两个串联的20MΩ电阻的两端)上便会产生一个上千伏的直流高压。此时若有蚊虫触碰到高压电网便会遭到电击而亡。

图中的LED为电源指示灯,高压电网两端接的两个串联的20MΩ电阻为放电电阻。

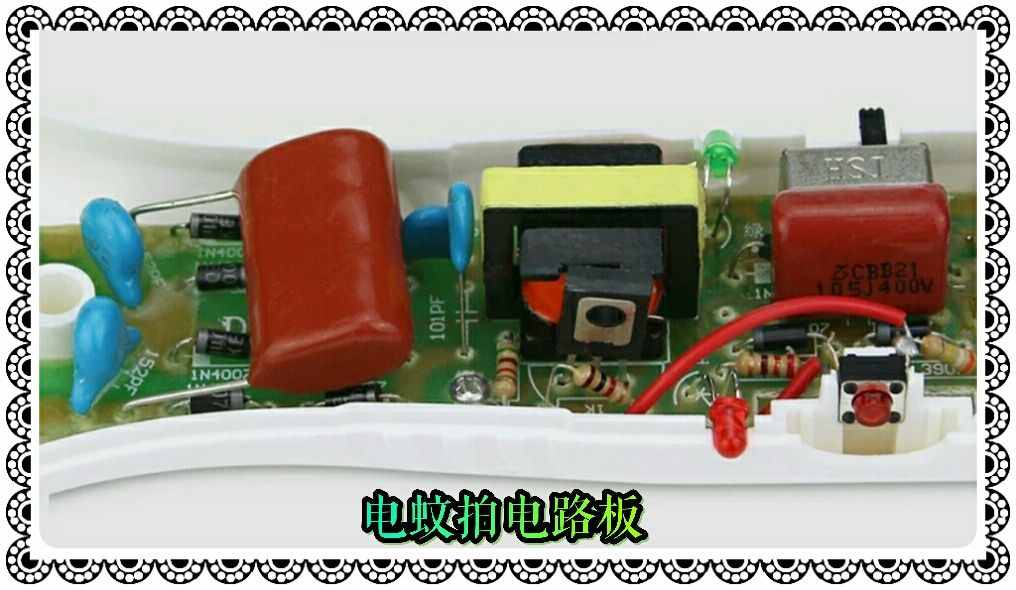

详解电子灭蚊拍电路的工作原理▲充电式电子灭蚊拍的电路板。

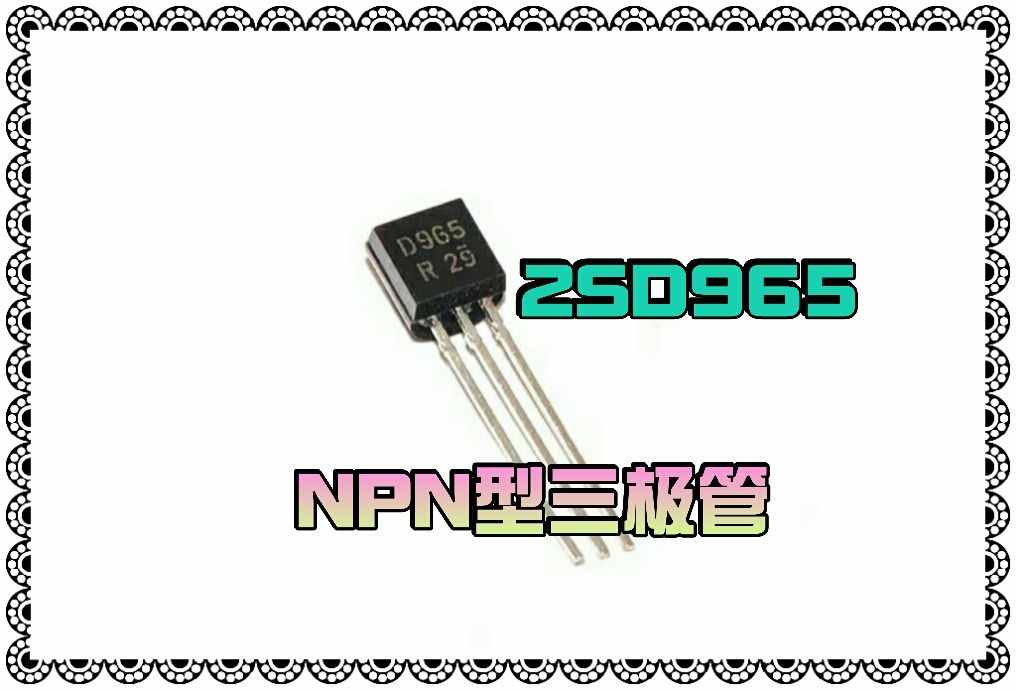

详解电子灭蚊拍电路的工作原理▲TO-92封装的2SD965三极管。

2SD965是电子灭蚊拍电路中常用的NPN型大电流三极管,其耐压值为20V,Icm为5A,Pcm为1W,并且该管的饱和压降很小,β也显著高于8050这类三极管。
