空调器工作原理（空调过压保护电路原理分析）
过压保护电路

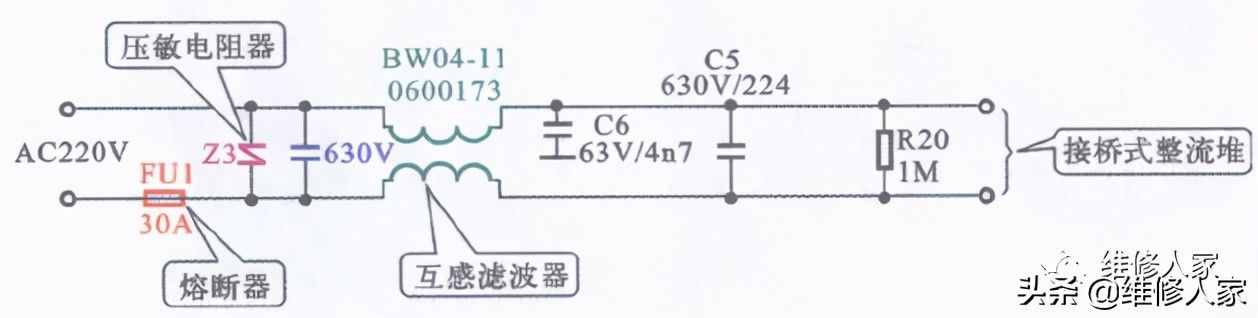

下图所示为典型空调器的过压保护电路原理图。交流220V电压经过由熔断器FU1和压敏电阻器Z3组成的过压保护电路后，由电容器和互感滤波器等滤除交流输入电压中的干扰和噪波，然后送到桥式整流堆进行整流。
在图所示的过压保护电路中，压敏电阻器Z3是关键部件。当供电正常时，压敏电阻的阻抗趋于无穷大，相当于开路状态，当供电电压超过220V时，压敏电阻的阻抗将迅速减小，此时压敏电阻在电路中相当于一根导线，使过高的电压不会对空调器印制电路板上的其他元件造成损坏，此时，电路中的熔断器将熔断。
过欠压保护电路

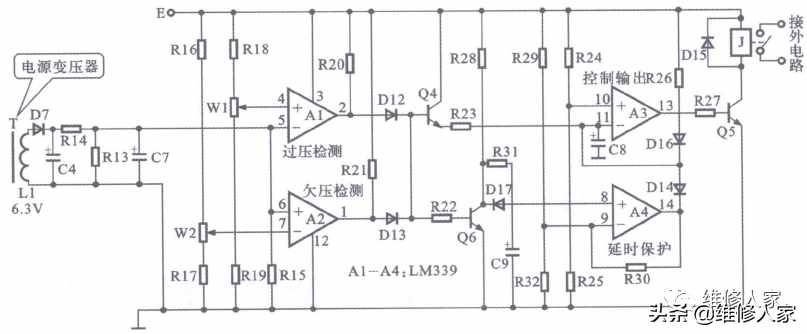

空调器中设计的过压保护电路形式较多，下图所示为典型空调器中设计的过压、欠压保护电路。该电路主要由运算集成电路LM339等元件构成，其中，LM339内部的运算放大器A1用于过压检测、A2用于欠压检测、A3用于控制输出、A4用于延时保护。
当电源电压正常时，电源变压器T的次级线圈L1得到取样电压，该电压经整流、滤波后电压在3V-35V之间变化，它作为基准电压分别送到A1的⑤脚和A2的⑥脚。此时，调整电位器W1限定向A1的④脚送入的电压上限，使A1输出端②脚为低电位；同时调整电位器W2,限定送入A2的⑦脚电压下限，使A2输出端①脚也为低电位。

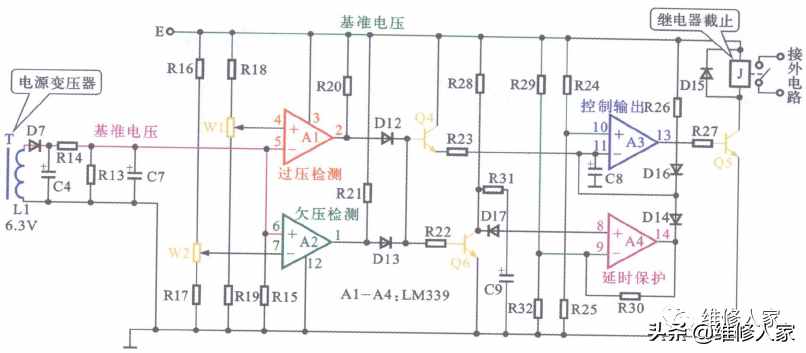

此时，运算放大器AA4的输入端基准电压分别由电阻R2R25与R2R32分压得 到，而⑪脚与⑧脚输入的电位由三极管QQ6控制。Al、A2输出端为低电位时，两只三 极管都截止，输出端⑬、⑭脚输出低电位。Q5是继电器J的驱动管，它的基极电压为低电位 时截止，继电器不动作。下图所示为保护电路电源电压正常时的信号流程。
高压保护原理
当电源电压过高超出额定电压时，A1的⑤脚电压高于④脚，则②脚输出高电位， QQ6导通。此时，电源经Q4与R23向电容C8充电，A3的⑪脚电压上升，到超出⑩脚的电压时，A3的⑬脚输出高电位，使Q5导通，继电器J吸合，通过外电路使压缩机停机，完成了电源过压保护。与此同时，Q6导通时，A4的⑧脚电压低于⑨脚，⑭脚输出高电位电压，恢复正常时的延时保护状态。下图所示为保护电路电源电压过高时的信号流程。
低压保护原理

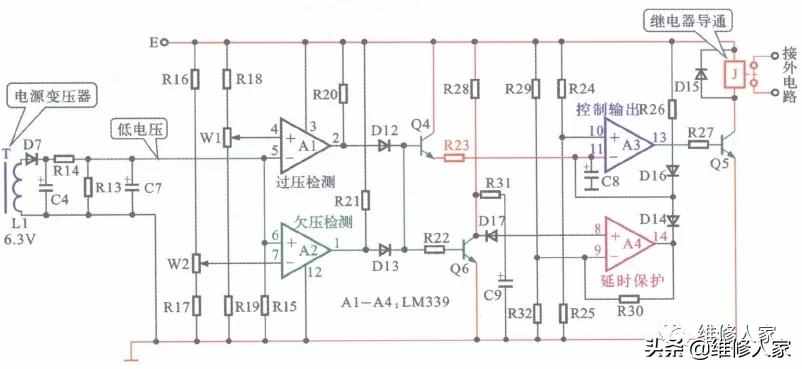

在电源电压过低时，L1输出电压也降低到使A2的⑥脚电压低于⑦脚，使①脚输出高 电位，也会使QQ6导通。这时，AA4同样输出高电位，使Q5导通，J吸合，同样使 压缩机保护停机。下图所示为保护电路电源电压过低时的信号流程。
当电源电压恢复正常时，QQ6都恢复截止状态。由于D16提供了反馈电路，A3的⑪脚电压仍高于⑩脚，⑬脚仍能保持高电位，使继电器J维持吸合。但对于A4来说，由于C9的充电作用，Q6截止后A4的⑧脚电压逐渐上升。经过一段延时后，直到⑧脚电压大于⑨脚时，A4的⑭脚输出低电位，则Q5截止，继电器J释放，使压缩机恢复运转。下图所示为保护电路电源电压恢复正常时的信号流程。
