格兰仕电磁炉不加热（电磁炉故障检修一例）
格兰仕电磁炉不加热（电磁炉故障检修一例）
故障现象：一台格兰仕CH2176D型电磁炉不加热，显示屏闪烁显示故障代码E0，并且蜂鸣器鸣叫报警。
分析与检修：根据故障现象分析，该机辅助电源工作正常。估计问题出在同步电路或锅检电路。在故障状态下按开/关键关机，仍闪烁显示E0，无论有锅无锅都一样。但打开面板后，发现开机时风扇转，关机时风扇停。
经查网络，发现格兰仕电磁炉故障代码E0的故障范围较广，有说线盘中心的传感器问题；也有说主板某焊点脱焊；300V供电偏低；同步电路电压取样电阻变质；检锅电路异常；市电浪涌信号检测电路异常等。
拆出电路板，遵循先易后难的原则，率先着手检测故障率最高的同步电路，测量几只大功率电阻，发现都有不同程度的变质，索性把它们都换新，但故障依旧；再把市电浪涌检测电阻也用同阻值电阻更换，还是无效；再查线盘中心的温度传感器和功率管温度传感器都完好，这时感觉有点懵。

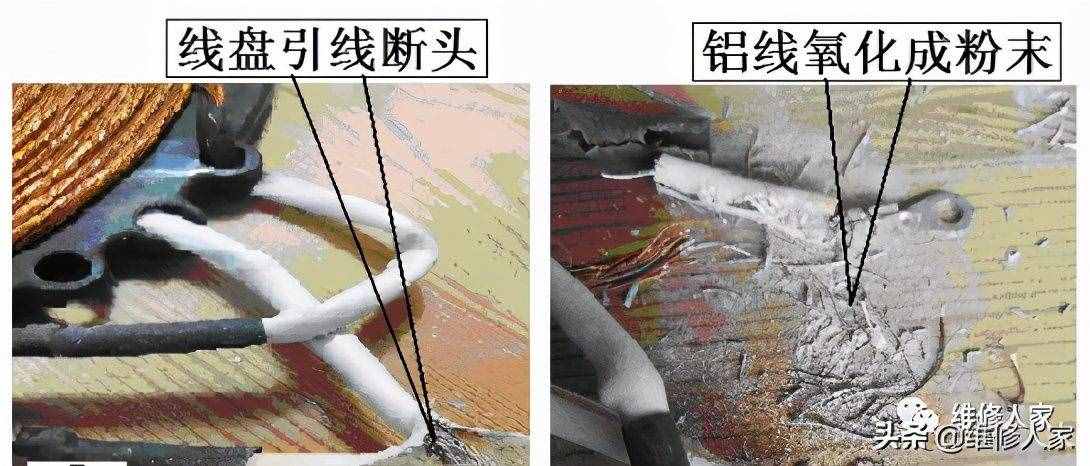

经冷静思考，决定通过测量关键点电压判断故障部位。于是，测量300V供电为321V（本地市电电压较高）；5V为96V；18V为129V，说明电源电路正常。线盘两端螺丝紧固后，测量IC1（贴片339）的9输入的同步电路信号取样电压时，发现8脚取样电压为16V，9脚电压却为0V，怀疑故障部位就在此处。察看电路，发现线盘输入端的电压经取样电阻RR4送到IC1的8脚，线盘输出端电压经R5~R8取样后送到IC1的9脚。因刚刚换新了R5~R8这4只取样电阻，所以怀疑线盘的线圈开路。用数字表蜂鸣挡确认后，把套管剖开，发现该线圈是铝质导线所制，引线两端已完全氧化断路，如图图2所示。
由于线盘是铝质的，所以很难修复，只好更换线盘。首先，从报废的美的电磁炉中找到一个相似的铜质线盘，如图3所示。

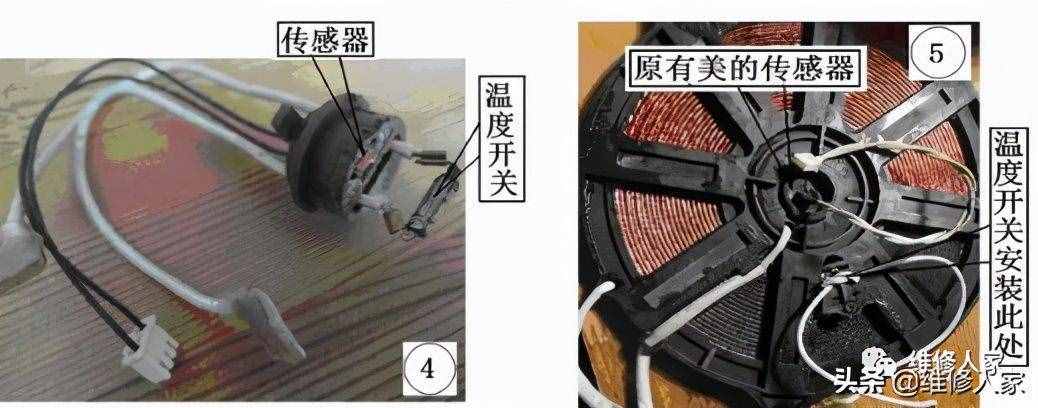

但存在一个问题，格兰仕线盘中心部位上有2个元件，一个是传感器，另一个是温度开关，温度开关通过两引线插到主板上（见图4）。而美的线盘中心部位只有一个传感器。如果把格兰仕线盘中心的套件拔到美的线盘中心去安装，可是美的线盘的中心孔较大，无法安装。只好利用美的线盘原装的传感器，再拆下格兰仕线盘的温度开关，安装在美的线盘底下两片磁片夹角之间（见图5）。该处也是美的线盘安装线盘温度传感器的位置。
