美的电磁炉故障维修（美的电磁炉维修资料）

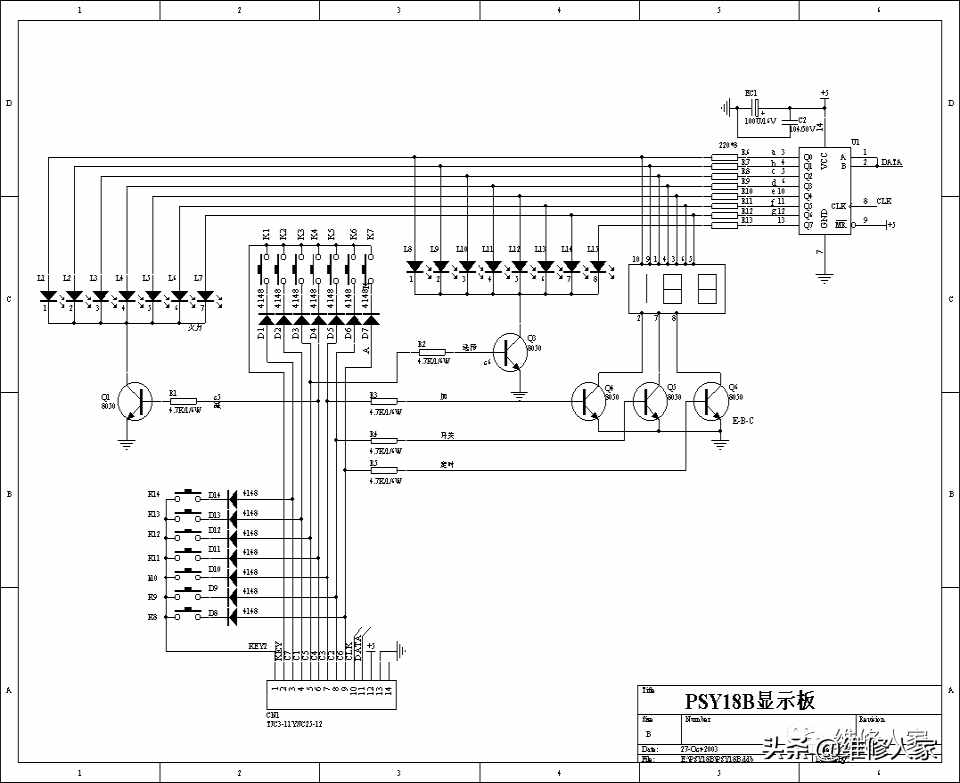

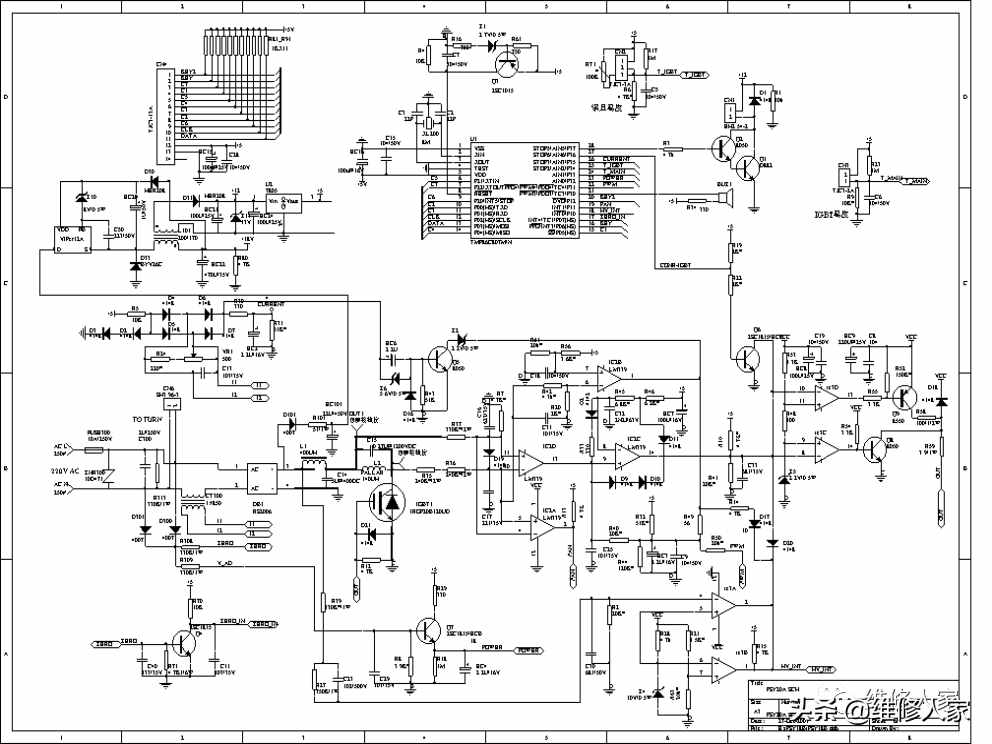

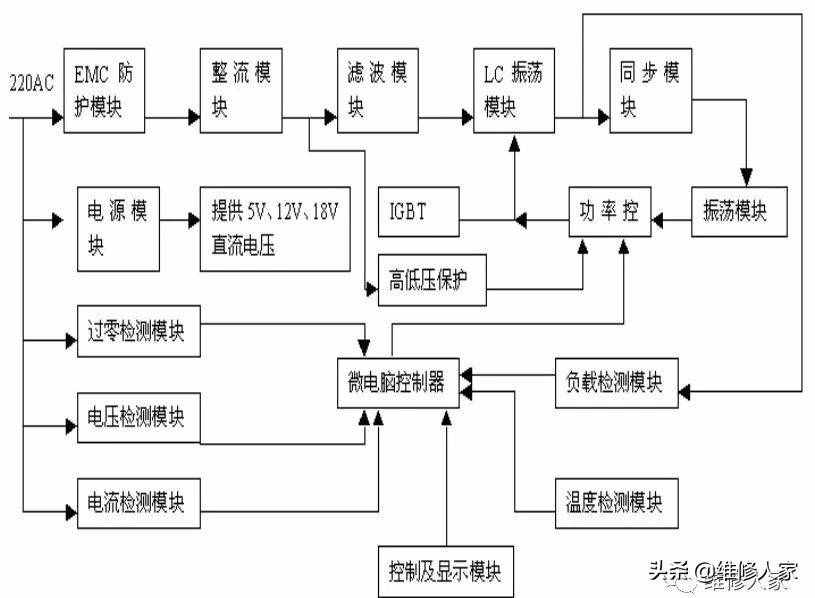

一、电磁炉功能方框图及电原理图
二、常见故障代码的检修

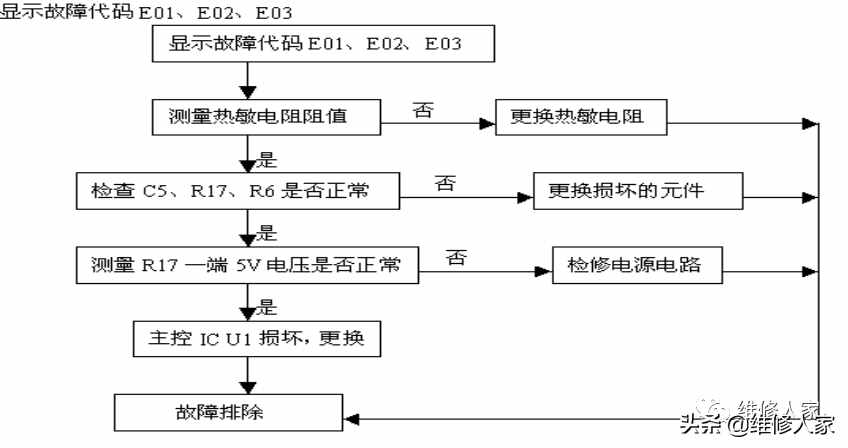

显示代码：E0E0E03
过零故障：E01

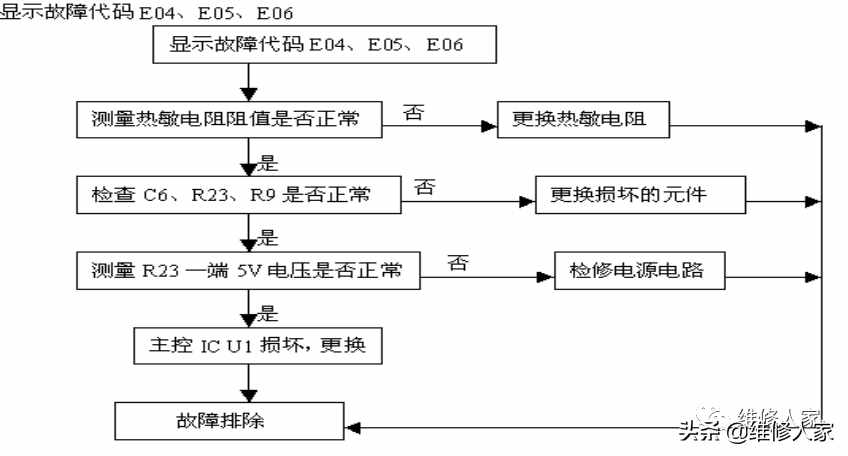

显示代码：E0E05 、E06

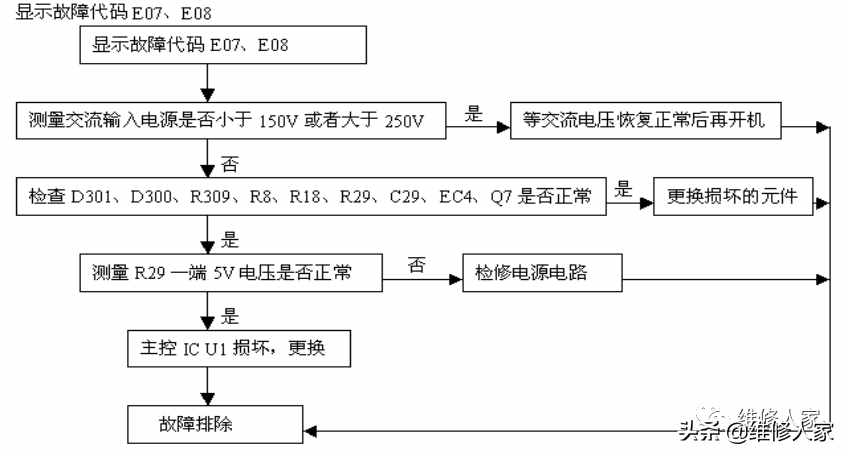

显示代码：E0E08
三、智慧星故障分析
一）开机烧保险丝
首先将线圈盘的接线脚断开换上同规格的保险丝，此时千万不要上电试机。因为大部份引起保险丝烧断是由于后级电路短路所致。
用万用表测量IGBT和整流桥堆是否有短路现象，如有请更换损坏的元件。
用表测量D20202020210这4个二极管是否正常。当确认无问题之后不接线圈盘上电试机。开机后测量R214上是否有0-5V的肪冲电压。
脉冲电压正常后可以接上线圈盘整机测试。如果该电压不正常，则必须检查同步电路和振荡电路是否正常。引起IGBT烧坏可能是由于同步信号不正常。
二）开机正常，但不加热
开机能正常，但不加热说明电源电路以及其他电路工作正常，问题可能出现在保护电路上。
开机测量U202的第2脚是否为低电平。如果是低电平则说IGBT高压或者是浪涌保护电路动作。此时，可以检查如下元件：R20222424230、212222C20212120D20206等是否正常。如果不正常的元件更换；如果元件正常，请测量R223上的5V电压是否正常。没有5V电压请查电源供电电路。如果电压正常，则可能是U202比较器损坏。
三）散热风扇不转
拔掉风扇插线排，测量是否有12V电压，如有，则说明风扇本身因质量原因损坏。
如果没有12V电压，请检查两个驱动三极管Q20Q205Q、R20206是否正常。不正常请更换同规格的元件。
如果在前两步经检查都没有问题，那么问题就出在了主控芯片U204上。
四）数码管显示不全
该款电磁炉显示驱动没有使用74LS164集成块。而是由主控芯片输出控制信号驱动三极管来控制数码显示管工作。
在显示板上的QQQ3这三个三极管是控制其数码管的，因此我们可以先测量这三个三极管以及它们的偏置电阻是否正常。
测量主控芯片的第9三脚是否有正常的信号输入。
检查显示板连接排线是否正常。
在排除上述之后故障仍存在，请更换数码管。
